最近流行りの21700リチウムイオンバッテリーを使っている破格の物を買ってみました
要約すると
×USB-PDの入力(蓄電時)の最大電力は表記より多く20W
目次
PSEマークあり Testing Center Tecnology Japan合同会社
記事内ではC1101と呼称します
左側がW1052右側が今回紹介するC1101です
出力表記は細かく記載されています
表面は艶消しです
残量表示は4つのLED表示です
USB-C入出力兼用端子はUSB-PD入出力とQC等に対応
左 USB-A及びUSB-Cの対応出力
出力はUSB-C端子側とUSB-A端子側の出力を計測
USB-C端子側はUSB-PDの出力でPDと記載
空から満充電までの時間は18W充電にて約2.6時間と説明表記より短いです
入出力電圧別の効率について
蓄電量は表記の37Whではなく33.3WhとしてUSB-PD側で変換率を出します
充電効率が100%以上になりました
私の所有する個体自体の問題や不具合又は故障の可能性もあります
参考程度に読んでください
C1101を充電する急速充電器はUSB-PDで20W以上の物が必要
値段相応ですが悪くないと思います
購入はAmazon.co.jpにてCharmast JP販売の物を1280円で購入しました
通常での販売は1580円の様です
要約すると
×USB-PDの入力(蓄電時)の最大電力は表記より多く20W
×パススルー時の出力は5V/1Aと遅く使い物にならない
△USB-PDの出力が表記と違う
△蓄電容量が表記と違い少ない
〇小型で軽い
目次
仕様
| 型番 | C1101 |
|---|---|
| 内蔵バッテリー | 33.3Wh/9000mAh リチウムイオンバッテリー |
| 充電入力電圧/電流 | USB-C PD DC 5V/2.6A 9V/2.1A 12V/1.65A 20W MAX QC 9V/2.1A |
| USB出力電圧/電流 | USB-C PD3.0 DC 5V/2.4A 9V/2.0A 12V/1.5A 18W MAX USB-A DC 5V/3A 9V/2A 12V/1.5A 18W MAX USB2出力同時最⼤15W (5V/3A) |
| 充電時間 | USB-C 3時間(USB-PD18W急速充電器使用時) |
| 外寸 | 80×58×26mm |
| 質量 | 174g(実測 177g) |
| 付属品 | USB-A to Cケーブル,ポーチ |
PSEマークあり Testing Center Tecnology Japan合同会社
記事内ではC1101と呼称します
サイズや重さ
大きさは21700サイズのバッテリーが2本使われているモバイルバッテリーで旧型と比べるとかなり小さくなっています
左側がW1052右側が今回紹介するC1101です

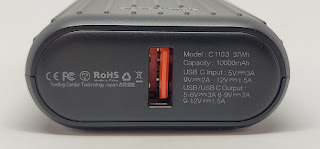

本体表記部分
出力表記は細かく記載されています
PSEマークもきちんと表記されています

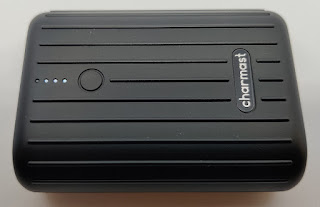

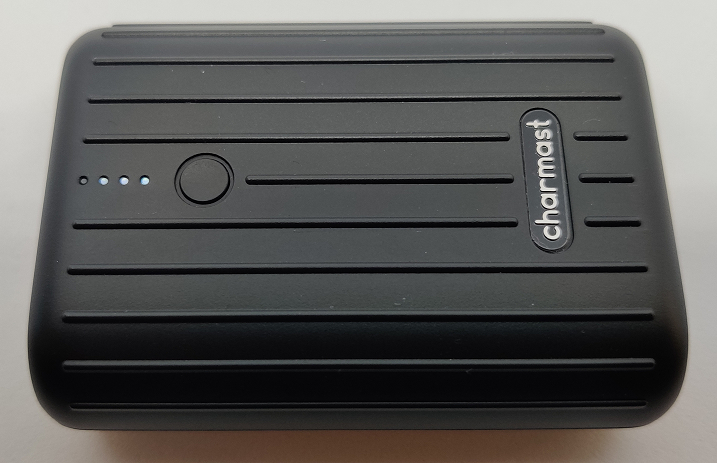

デザイン等
表面は艶消しです
持ってみた感じは案外滑ります
残量表示は4つのLED表示です
急速充電での動作時は残量1メモリ目の部分が緑表示が出ます
入出力端子部分
USB-C入出力兼用端子はUSB-PD入出力とQC等に対応
反対側のUSB-A出力端子はUSB5V出力の他にでQC充電規格の他スマートフォンで使われる色々な急速充電規格に対応で最大18W
右 USB-PDのPDO
USB-PDは18W入出力の筈ですが何故か蓄電入力は20Wの様です
しかも5V出力は安定の2.4 Aです
USB各端子の対応充電規格は同一でAuto Enumerateの通りです
本来はUSB-C側はUSB-PD規格以外に対応してはいけない事になっていますが…私は利便性優先で良いと思います
従来のUSB TYPE-Aの充電器ですが判別していません
モバイルバッテリーの受電時の電圧を見て電流量を変化させています
繋ぐ充電器によっては過負荷になり充電できない場合がありました
入出力の実効値
出力はUSB-C端子側とUSB-A端子側の出力を計測
USB-C端子側はUSB-PDの出力でPDと記載
USB-A端子側はクイックチャージの出力はQCと記載します
| 出力負荷 [VA] | 平均電圧 [V] | 電力量 [Wh] | 容量 [mAh] | 出力時間 [h:m:s] | |
|---|---|---|---|---|---|
| PD12V 1.5A (18W) | 11.83 | 27.40 | 2316 | 1:35:18 | |
| PD9V 2A (18W) | 8.87 | 26.83 | 3026 | 1:40:36 | |
| QC12V 1.5A (18W) | 12.05 | 27.89 | 2316 | 1:36:54 | |
| QC9V 1.8A (16W) | 9.12 | 27.44 | 3010 | 1:42:18 | |
| 5V 2A (10W) | 5.08 | 29.04 | 5722 | 2:51:18 | |
| 充電入力 [VA] | 平均電圧 [V] | 電力量 [Wh] | 容量 [mAh] | 満充電時間 [h:m:s] | 80%充電時間 [h:m:s] |
| PD12V 1.65A (20W) | 11.97 | 38.06 | 3180 | 2:33:00 | 1:32:42 |
| PD9V 2.1A(19W) | 8.81 | 36.82 | 4177 | 2:38:36 | 1:40:30 |
| QC9V 2.1A (19W) | 9.11 | 37.28 | 4091 | 2:31:12 | 1:33:54 |
| C5V 2.6A(13W) | 5.09 | 39.50 | 7765 | 3:20:18 | 2:20:06 |
空から満充電までの時間は18W充電にて約2.6時間と説明表記より短いです
急ぐ時は1.5時間で十分な量が蓄電されています
入出力電圧別の効率について
蓄電量は表記の37Whではなく33.3WhとしてUSB-PD側で変換率を出します
| 入出力 [VA] | 充電入力効率 [%] | USB出力効率 [%] |
|---|---|---|
| 12V 1.5A (18W) | 87.5 | 82.3 |
| 9V 2A (18W) | 90.4 | 80.6 |
| 5V 2.6A(13W) | 84.3 | |
| 5V 2A(10W) | 87.2 |
充電効率が100%以上になりました
蓄電量ですが恐らく表記より少なく33.3Wh/9000mAh程度であると思われます
ここから他所では書かれていない?ウチのウリの部分
ここから記載する事はまったく問題にならない可能性があります
私の所有する個体自体の問題や不具合又は故障の可能性もあります
参考程度に読んでください
C1101を充電する急速充電器はUSB-PDで20W以上の物が必要
C1101自体の充電ですが通信内容もみましたが通知に関係なく充電器側から出力される電圧で電流値が決まっています
12V時は1.65A
9V時は2.1A
での供給になり使用する充電器によっては保護回路が働いて蓄電出来ない物がありました
ダイソーで700円のアダプターが20W出力対応の様なので入手性は悪くないと思います
私はアマゾンで一時期500円で安売りしていた充電器を使っています
統括
値段相応ですが悪くないと思います
