要約すると
×USB-PDの入力(蓄電時)の最大電力は表記より少なく18W
×パススルー時の出力は5V/0.7Aと遅く使い物にならない
△急速充電表示がわかりづらい
〇小型で軽い
目次
仕様
| 型番 | LBN-01 |
|---|---|
| 内蔵バッテリー | 37Wh/10000mAh リチウムイオンバッテリー |
| 充電入力電圧/電流 | USB-C PD DC 5V/2.6A 9V/2A 12V/1.5A 18W MAX QC 9V/2A |
| USB出力電圧/電流 | USB-C PD3.0 DC 5V/2.4A 9V/2.2A 12V/1.6A 20W MAX USB-A DC 5V/3A 9V/2A 12V/1.5A 18W MAX USB2出力同時最⼤15W (5V/3A) |
| 充電時間 | USB-C 2.5時間(USB-PD18W急速充電器使用時) |
| 外寸 | 80×58×26mm |
| 質量 | 178g |
| 付属品 | USB-A to Cケーブル |
PSEマークあり 新田株式会社
記事内ではLBN-01と呼称します
サイズや重さ
前回の記事のモバイルバッテリーと同じ大きさです
本体表記部分
出力表記は細かく記載されています
PSEマークもきちんと表記されています
入力ですが表記とは違い12Vは1.5Aでの入力でした

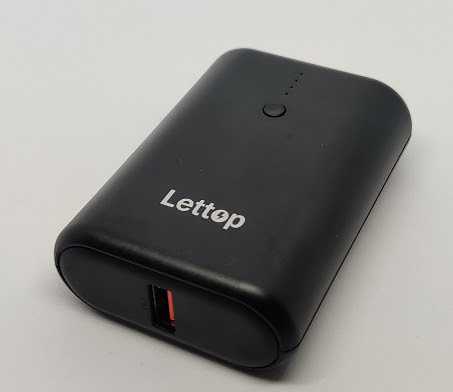

デザイン等
表面は艶消しです
持ってみた感じは案外滑ります
残量表示は4つのLED表示です
急速充電での動作時は残量1メモリ目の部分が赤?表示が出ます
入出力端子部分
USB-C入出力兼用端子はUSB-PD入出力とQC等に対応
反対側のUSB-A出力端子はUSB5V出力の他にでQC充電規格の他スマートフォンで使われる色々な急速充電規格に対応で最大20W
右 USB-PDのPDO
USB-PDは20W入出力の筈ですが実機での蓄電入力は18Wの様です
しかも5V出力は安定の2.4 Aです
USB各端子の対応充電規格は同一でAuto Enumerateの通りです
本来はUSB-C側はUSB-PD規格以外に対応してはいけない事になっていますが…私は利便性優先で良いと思います
従来のUSB TYPE-Aの充電器ですが判別していません
モバイルバッテリーの受電時の電圧を見て電流量を変化させています
繋ぐ充電器によっては過負荷になり充電できない場合がありました
入出力の実効値
出力はUSB-C端子側とUSB-A端子側の出力を計測
USB-C端子側はUSB-PDの出力でPDと記載
USB-A端子側はクイックチャージの出力はQCと記載します
| 出力負荷 [VA] | 平均電圧 [V] | 電力量 [Wh] | 容量 [mAh] | 出力時間 [h:m:s] | |
|---|---|---|---|---|---|
| PD12V 1.5A (18W) | 11.90 | 26.43 | 2221 | 1:32:30 | |
| PD9V 2.2A (20W) | 8.86 | 25.96 | 2931 | 1:20:36 | |
| QC12V 1.5A (18W) | 12.08 | 27.15 | 2247 | 1:33:30 | |
| QC9V 1.8A (16W) | 9.09 | 27.44 | 3020 | 1:42:24 | |
| 5V 2A (10W) | 5.08 | 28.57 | 5630 | 2:51:36 | |
| 充電入力 [VA] | 平均電圧 [V] | 電力量 [Wh] | 容量 [mAh] | 満充電時間 [h:m:s] | 80%充電時間 [h:m:s] |
| PD12V 1.5A (18W) | 11.91 | 37.50 | 3149 | 2:27:48 | 1:39:48 |
| PD9V 2A(18W) | 9.03 | 37.52 | 4127 | 2:26:12 | 1:39:24 |
| QC9V 2A (18W) | 9.12 | 38.42 | 4212 | 2:30:00 | 1:41:42 |
| C5V 2.6A(13W) | 5.07 | 38.13 | 7521 | 3:12:00 | 2:20:36 |
空から満充電までの時間は18W充電にて約2.5時間と説明表記より速いです
急ぐ時は1.5時間で十分な量が蓄電されています
入出力電圧別の効率について
蓄電量は36WhとしてUSB-PD側で変換率を出します
| 入出力 [VA] | 充電入力効率 [%] | USB出力効率 [%] |
|---|---|---|
| 12V 1.5A (18W) | 96.0 | 73.4 |
| 9V 2A (18W) | 95.9 | 72.1 |
| 5V 3A(15W) | ||
| 5V 2A(10W) | 97.0 | 79.4 |
充電効率がかなり良く出力効率が悪いです
恐らく実容量は34.2Wh 9500mAh程度と思われます
ここから他所では書かれていない?ウチのウリの部分
ここから記載する事はまったく問題にならない可能性があります
私の所有する個体自体の問題や不具合又は故障の可能性もあります
参考程度に読んでください
LBN-01を充電する急速充電器はUSB-PDで18W以上の物が必要
LBN-01自体の充電ですが通信内容もみましたが通知に関係なく充電器側から出力される電圧で電流値が決まっています
12V時は1.5A
9V時は2A
での供給になり使用する充電器によっては保護回路が働いて蓄電出来ない物がありました
ダイソーで700円のアダプターが20W出力対応の様なので入手性は悪くないと思います
私はアマゾンで一時期500円で安売りしていた充電器を使っています
統括
値段相応ですが悪くないと思います
